产品介绍

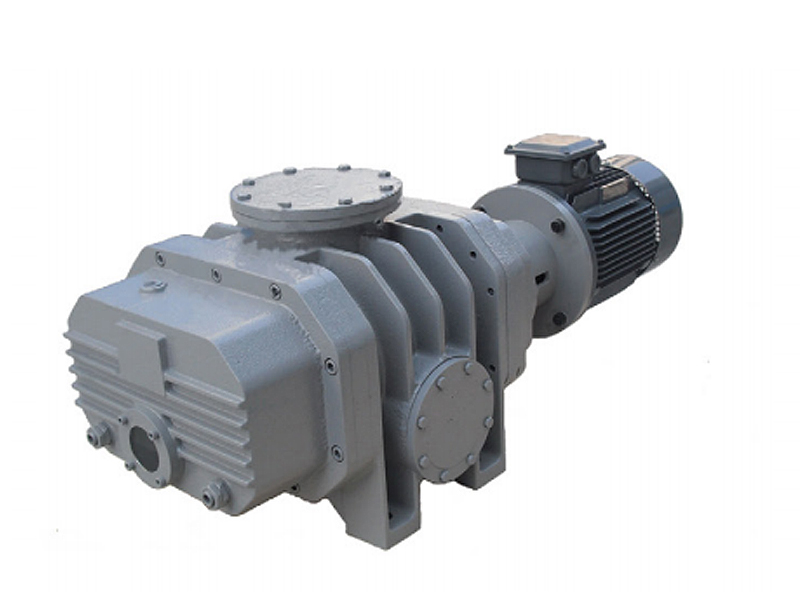

罗茨真空泵的结构：
罗茨真空泵又称机械增压泵，是一种旋转式容积真空泵。罗茨真空泵的结构在泵壳内有两个8字型转子，平行地安装在一对轴上，由一对传动比为同步齿轮带动作等速反向旋转，转子与转子、转子与泵壳之间均保持一定的间隙而互不接触，因而运转时的摩擦损失很小，摩擦消耗功率极小，且可以实现高转速运转，罗茨真空泵内部结构泵的二个转子被支承在泵壳二侧端盖上的滚动轴承中，依靠一对可调节的同步齿轮使二个转子在高速旋转时始终保持着一定的相互位置，而转子与端盖之间的端面间隙是靠固定端(靠近电机一侧)的特殊结构来保证的，使泵在工作时因受热而只能向齿轮箱一端膨涨。
二侧端盖内的四组聚四氟乙烯活塞环密封装置可防止两侧油箱内的润滑油进入泵腔内，出轴处的平衡式机械密封可防止大气漏人泵腔内。
泵的冷却方式通常为风冷，如果泵用于高压力范围工作，推荐选配水冷结构的泵，电动机的动力通过联轴器传给主动轴，再经过同步齿轮由主动轴驱动从动轴旋转ZJ系列罗茨真空泵均为卧式结构，泵采用联轴器与电机直联，但特殊要求的泵可采用三角带传动结构。
ZJP型带旁通阀罗茨真空泵，是ZJ型罗茨真空泵的派生产品，抽气原理与ZJ型泵一样，它也是利用一对8字形转子在泵壳中保持一定的间隙，作等速反向旋转而产生吸气和排气作用的。所不同的是ZJP型带旁通阀罗茨真空泵的进、排气口相连通，在二者的通道上垂直地安装着个重力阀。其作用当进气口和排气口的压力差与阀的有效作用面积的乘积超过阀头的自重时阀头就自动顶开这个数值是泵可靠运转的最高压力差值。用此，这种阀实际上就是一种过载自动保护阀，也是ZJP型罗茨真空泵的最大优点。从理论上将ZJP型罗茨泵可在大气压下与前级泵同步启动对系统抽气，如果系统容积较大则ZJP型罗茨泵在较长时间里其旁通阀是开启的，的有被抽速较小，因此，对于大的系统来讲在大气压力下启动ZJP型罗茨泵是不经济的。建议待前级泵抽到一定压力时再启动ZJP型罗茨真空泵。
使用中注意事项：
罗茨真空泵的优点是在较低人口压力时具有较高的抽气速率，但它不能单独使用，必须有一台前级真空泵串联，待被抽系统中的压力被前级真空泵抽到罗茨真空泵的允许起动压力时，罗茨真空泵才能开始工作，一般情况下，罗茨真空泵不允许在高压差时工作，否则将会使罗茨真空泵过载和过热而损坏，因此使用罗茨真空泵时必须台理地选用前级真空泵，并且必须安装必要的保护设备。
前级真空泵一般为油封机械泵，但如果极限压力要求不高时，可选用其他形式的粗真空泵作为前级泵，特别在抽除含有大量水蒸汽的气体时，选用水环真空泵作为前级泵是理想的。
注：
1、抽气速率系指在配用推荐前级泵的条件下，罗茨真空泵的入口压力在67 pa~2.67 pa范围内所测得的抽气速率。
2、极限压力系指在配用推荐前级泵的条件下，不带任何附加容器、泵口密闭不进气，经过充分抽气后用压缩式真空计在泵进气口处测得的稳定的空气分压力的低值。
3、上表各性能是在配用推荐前级泵的条件下获得的，用户可根据不同情况，选用不同的前级真空泵，但其主要性能指标会有所变化。
ZJ系列罗茨真空泵性能曲线：
